电动活塞式流量调节阀

　　一、电动活塞式流量调节阀产品概述

　　电动活塞式流量调节阀为活塞结构，活塞控制阀的调整机构为曲柄块机构，闭塞部分的滑块为圆筒形或圆锥形活塞。它在导轨的引导下，使阀体内筒内向管道中心的轴方向移动，从而改变流道面积，实现流量调节和减压功能。与管道的连接形式为法兰连接，法兰的连接尺寸和结构长度符合相应的国家标准。

　　二、电动活塞式流量调节阀工作原理

　　活塞控制阀主要由阀体、阀体、活塞、阀轴、曲柄、杆、传动销、锥形销、轴承和操作机构构成。活塞控制阀通过曲柄厚连杆机构，将阀轴的旋转变换为活塞导轨的轴向运动，通过改变活塞前后运动时的活塞和阀座的流动面积，实现流量调整和压力控制。

　　水以轴方向的圆弧形流入阀体，由于活塞控制阀内的流道是轴对称的，所以在流体流动时不会产生湍流。无论活塞移动到哪个位置，阀腔内任意位置的水流截面都是环状的，在出口处收缩到轴线上，以达到***佳的耐腐蚀效果，因此避免节流对阀体和管道造成的腐蚀破坏。

　　三、电动调流调压阀产品特点

　　1.该阀优于传统的流量控制阀。其结构设计和材料选择不怕下水道堵塞跑道，产生定标现象，不易堵塞。驱动装置显著减少。

　　2.阀门可以自动调整预先设定的配管介质的参数值，以一定的精度保持一定的精度，也可以调整精度范围。

　　3.阀具有良好的耐腐蚀性，阀体内壁的筋板起到整流板的作用，分散水流，防止腐蚀。另外，阀门的噪音和活塞的振动也减少了。

　　4.阀门控制系统可采用集成电路。体积小，可靠性高，灵敏度高，安装调整方便。

　　5.泄漏为零，可作为截止阀使用。不需要其他的截止阀。

　　6.控制程度和精度要求不高的话，可以手动或普通的电动控制阀。

　　7.可以水平安装，也可以垂直安装。

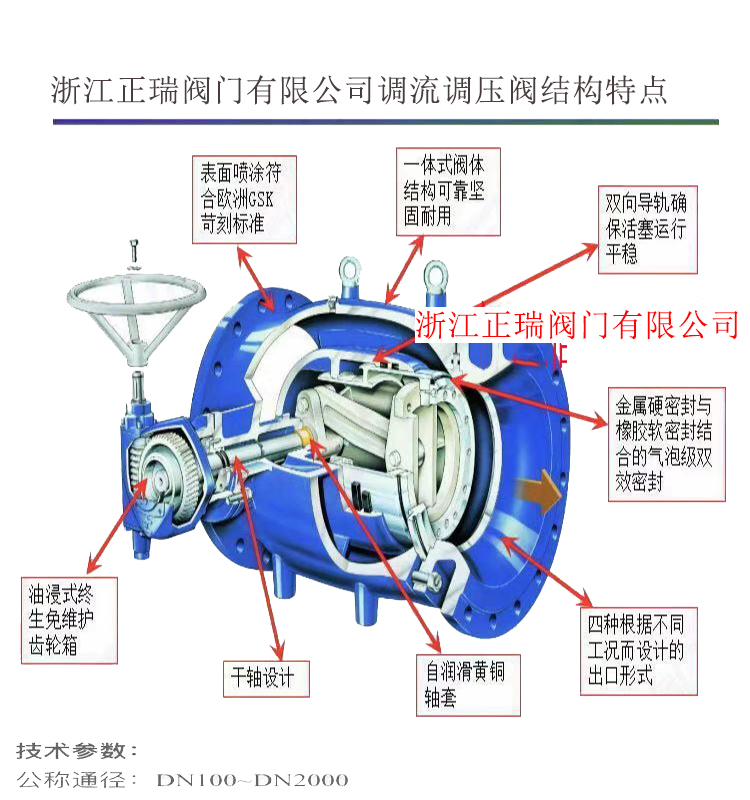

　　四、结构分类以及材料

　　五、零件材质

　　六、产品选型

　　普通型活塞式控制阀，压力差小，用于介电体中含有悬浮物的动作状况。普通水流从轴方向的圆弧状向外进入，在出口向轴收缩，由于碰撞引起的气蚀气泡被困在管的中央，完全被水包围。即使这些气泡由于不稳定而破裂，由于它们是在管的中央，不是管壁面，而是阀壁面，所以不会发生任何气体腐蚀断裂。

　　多喷射型活塞式控制阀在要求高压差、控制精度时使用。多孔型阀座的孔是根据具体工作情况设计的，小孔对称分布在阀座的墙壁上，水流通过孔撞击阀门的中心线。径向流速急速下降，阀座中央形成了小的湍流区域，水内激烈的碰撞和摩擦消除了大部分能量。
