活塞式电动多功能调节阀

在线咨询

产品详情

　　一、产品概述

　　电动活塞多功能控制阀是活塞结构，活塞控制阀的调整机构是曲柄块机构，闭塞部分的滑块是圆柱形或圆锥形活塞。它在导轨的引导下，使阀体内筒内向管道中心的轴方向移动，从而改变流道面积，实现流量调节和减压功能。与管道的连接形式为法兰连接，法兰的连接尺寸和结构长度符合相应的国家标准。活塞控制阀由阀体、活塞、曲柄、棒、消能器、阀棒、轴套、阀座、密封环构成。

　　活塞式控制阀的阀体是流线轴对称流道，在阀体内流体无紊乱地被引导，能显著降低阀门的噪音和振动。阀在高压差下也具有良好的耐腐蚀特性，保证腐蚀系数在0.4以下。

　　活塞控制阀具有优异的线性调整性能，控制系统能够根据出口压力发射器的反馈信号来调整阀门，使出口压力保持恒定。

　　活塞式控制阀具有可靠的密封性能，保证控制阀完全关闭时不会泄漏。

　　在正常运行条件下，活塞控制阀无卡涩和有害振动，保证设备安全可靠运行。使用寿命在30年以下。活塞控制阀具有良好的切断能力。适合有泥沙和小粒子杂质的流体。在***大工作压力差和流体运动压力开闭条件下，活塞控制阀保证整体的推力电阻，安全可靠，无有害振动。

　　活塞控制阀由马达驱动。电动机驱动装置应具有良好的防水性能、动作灵活、安全可靠，手动操作力矩应符合国家标准。活塞控制阀的电动装置包括马达、减速预热轮、机械限位调整机构、扭矩控制机构、行程控制机构、开度指示机构、手动电动转换装置。活塞式控制阀的电气装置采用机电一体化设计。

　　二、配就地操作控制箱。

　　活塞控制阀传动装置具有以下性能：

　　·阀门过载保护;

　　·阀门行程保护;

　　·手动/电动开关装置;

　　·阀门开启位置指示装置;

　　·阀门的开、关接点及接点出线应满足就地和远控室的要求。

　　1、良好的线性度：由于阀体内部特殊的结构设计，对流体的流量控制特性具有良好的线性度，即使在前10%的行程内也具有良好的流量控制效果。

　　2、抗汽蚀防振：充分利用流体力学原理设计流道，消除汽蚀和振动对管网的破坏，大大提高阀门和管道的使用寿命。

　　3、。运行可靠：合理设计的流道和密封形式，使阀门适用于含有泥沙等小颗粒的流体，不会因杂质引起的关闭松动而造成泄漏或控制失效。

　　4、高压消能：即使在高压差的情况下，阀门也能有效地消除高压能，将高压降为低压，并且不会产生振动和气蚀现象，有效地保证了阀门的使用寿命。

　　5、选材优良：阀门的关键部件，如阀座、阀块、导轨等部件均采用特殊的非增强材料，耐磨、抗气蚀，其硬度是普通非增强材料的3倍。

　　6、浮动阀座：阀座与锥体的连接采用高粘度、高抗剪强度的专用硅胶。浮动阀座在密封过程中具有自定心作用，使密封更加可靠。

　　7、低流体阻力：阀门先进的结构设计和合理的流道分布，使整个阀门的压力损失***小化，有利于节约整个管网的电耗。

　　8、操作力矩小：阀门的启闭部分为套筒闸阀，其运动方向与主管流体的流向一致，有效应力面积小，因此启闭阀门所需的操作力矩也很小，并且可以大大降低驱动装置的成本。

　　9、使用寿命长：阀门主密封为金属副，密封可靠，抗流体侵蚀能力强，不易被混合垃圾损坏，大部分零件采用不锈钢制造，大大提高了阀门的使用寿命。

　　三、主要部件介绍

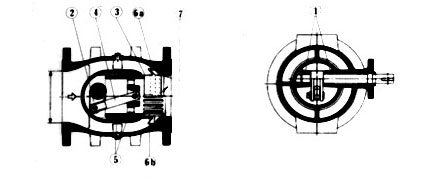

部件代号	部件名称	部件材质	部件特性
1	阀杆	不锈钢	阀杆左右被阀体固定支撑。
2	曲柄	不锈钢	坚固，关闭过程中先快后慢。
3	导轨	铜合金	活塞被导轨全程引导
4	连杆	不锈钢
5	活塞	不锈钢	操作力距小。在调节过程中"O"型环无磨损。只有在关闭过程中才有微小磨损。
6a	扇叶	不锈钢	将气泡导向管道中央。无气蚀。
7b	鼠笼叶	不锈钢	引导介质水对撞消能。无气蚀。
8	"O"	丁晴橡胶或三元乙丙橡胶	"O"型环固定在压力区
